网络机柜要怎么排线?
双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆 的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。
1.根据国标，垂直桥架内的线缆每隔1.5米应绑扎一次(防止线缆应重量产生拉力造成线缆变形)，对水平桥架内并没有要求。而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行。
2.在机房内，应当做到每根线从进入机房开始，直到配线架的?？槲?，都应做到横平竖直不交叉。并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。
我们只要保证两边墙壁上的网络模块的连线拉置都是按照B类线的排线顺序打到模块上就行，保证两边墙壁?？橹屑涞耐缌邮且恢碌?，这样就可以实现网络连接上网。
例如，B类线的颜色排序是： 橙白(1)、橙(2)、绿白(3)、蓝(4)、蓝白(5)、绿(6)、棕白(7)、棕(8)只要保证两边墙壁模块的顺序是上述网线排序就行，切勿不要交叉连接，这样线序会乱，而且网络会不通。
另外说明一点，采用朋友这种接线方式并不可取，中间因为经过了墙壁两端的?？樘樱酝缧藕庞兴ト跤跋欤绻屑淠？榇蛳呙淮蚝?，可能会导致网络不通或丢包现象，因此中间模块打线一定要确保与?？榻鹗艨诮哟コ浞?，而且模块之间的连接线不宜过长，以太网普通使用非屏蔽超5类线双绞线连接时，不考虑中间连接点，网线从路由器LAN口到你另外一端连PC电脑的网口最长距离不能超过100m，一般推荐75m以内为好。

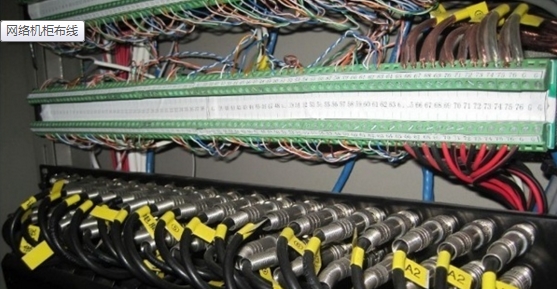

几种常用的网络机柜布线办法
对于在目前很多的电子自动化设备中都会使用了各种各样的交换设备，尤其是在一些大型机房都会使用了各种大型机柜，因此对于这些交换设备都是在各种机柜中放置，这样对于这些机柜中的设备进行连接的时候都是需要好好的了解下所有线路的布置方法，这样才可以保证了整个布线的完整性，而且让后期维护过程也都得到了更多的帮助，所以对于这些网络设备的机柜布线的方法的特点和优缺点朋友们都是需要更多的了解下。
一、正向理线
正向理线可以在机房(主机房的网络区或弱电间)中自进线口至配线架之间全部整齐、平行，十分美观。缺点是施工人员要对自己的施工质量有着充分的把握，只有在基本上不会重新端接的基础上才能进行正向理线施工。在本文中基于目前的布线工程公司已经能够把握工程质量的现实，推荐采用正向理线工艺。
二、逆向理线
逆向理线是在配线架的?？槎私油瓯虾螅⑼ü馐院?，再进行理线。其方法是从模块开始向机柜外理线，同时桥架内也进行理线。这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端(进线口和配线架)已经固定，在机房内的某一处必然会出现大量的乱线(一般在机柜的底部)。逆向理线一般为人工理线，凭借肉眼和双手完成理线。
三、理线板
理线板是正向理线的必备工具，它可以采用纤维板、层压板或木板在现场自制，
也可以在公司里制作后使用。理线板的制作方法十分简单：测量所用双绞线的缆径，并附加2-4mm后形成理线板的孔径，然后根据板的强度选择孔与孔之间的间距，在板上横向划5根线、纵向划5根线后留有写编号的空间后确定板的长宽尺寸。剪切或锯下多余部分后，使用手枪钻在划线的交叉点上以所确定的孔径钻25个孔后，用粗砂纸将所有的边沿倒角后，在横向写上(或刻上)1-5的编号，在纵向写上(或刻上)A-E的编号后大功告成。
通过以上三种方法介绍朋友们都一定了解了一定的机柜布线办法吧，这样也就可以更好的满足了人们从使用过程中得到了很多的帮助，所以朋友们都是要好好的掌握下这些不同的布线方法和使用效果，可以更好的满足了人们使用过程中可以根据自己的实际需求进行选择使用适合自己的布线方法，更好的将所有设备都是可以进行了很好的整合，然后再后期维护过程中都可以保证了更好的维护效果。
