1，工艺流程：
设备线缆检验 → 线管、桥架敷设 →设备安装 → 线缆敷设 → 线缆终端安装 → 系统检测 → 竣工验收
2，设备及材料检验：
施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备、以及室专万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、使用功能及有关特殊要求，应符合设计规定。
A，电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。
B，网线、光纤特性测试应符合产品出厂检验要求及相关规范规定。
3，金属管安装：
A，操作间的N个信息点，N个二+三孔插座，它们所用的六类屏蔽线与电源线，需要JDG金属Ф25管安抚与抗静电地板下。其它N个应急灯使用的二+三孔插座需要安装到墙面彩钢板上，其高度为2.3M（应急灯安装高度为2.3m），专网、数据网机房各四个，操作间、UPS设备间各两个。
B，暗配管的转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
C，暗配管转弯的弯曲半径不应小于该管外径的6倍。
D，金属管施工工艺，按照《综合布线综系统设计与施工》GB50311-2007有关章节进行施工。
4、金属桥架安装：
A，机房强电下布线，弱电以及配电柜电源线为上走线。
B，机房强电采用200*100mm桥架暗敷于抗静电地板下，弱电采用400*100mm（中间大隔层的其中50mm用于配电柜到各个数据网服务器机柜或专网屏蔽机柜的电源线连接PDU。隔板间距为150mm,剩余200mm空间用于弱电布线使用）不锈钢网格桥架安装在吊顶下，其距抗静电地板高度为2.3M(上走线桥架不低于2.2M)，屏蔽机柜与服务器机柜高为2米，不锈钢网格桥架距机柜顶高度为30mm。
C，强电桥架一根从主楼如电口到两台UPS主机、再分别到两台配电柜与两台空调。
5、设备安装
A，专网N台屏蔽机柜安装在高度为400mm的支架上，数据网N台服务器机柜也安装在高度为400mm的支架上，使用螺丝与支架固定牢靠。
B，各屏蔽机柜与服务器机柜专安装六类屏蔽配线架、理线架以及光纤配线架。
C，专数据网机房各八台机柜，其中五台机柜的第一台为弱电线集成柜。
D，每台机柜专分别安装两个8位PDU。屏蔽机柜的PDU垂直安装，服务器机柜水平安装。
6、线缆敷设
A，专数据网的集成柜到其它机柜各布一根室专万兆光纤；专数据网的集成柜到其它机柜各布N根4芯室六类屏蔽线。
B，专数据网的集成柜专分别安装四套六类屏蔽配线架与理线架，N套LC光纤配线架。
C，强弱电线缆布线要求从集成柜到各机柜横平竖直，各线缆之间不得交叉、打结，线缆本身要求无应力铺设。

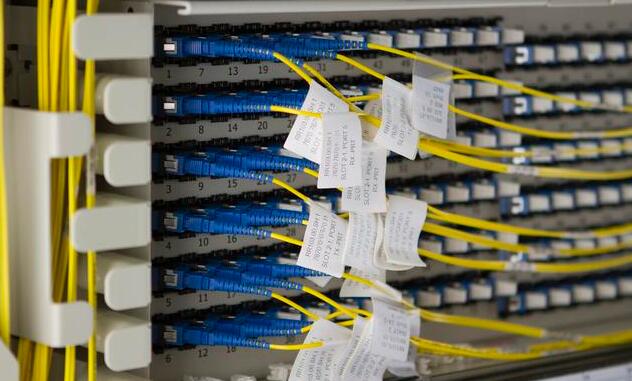

D，每条线缆要求用线标清线号，六类屏蔽配线架与光纤配线架要求打印电子标签标明线号。标号要求规范有序。
7、线缆终端安装
A，六类屏蔽模块的按照T568B标准压接：橙白、橙、绿白、蓝、
蓝白、绿、棕白、棕
B， 24芯室专万兆多模光纤的熔接。
